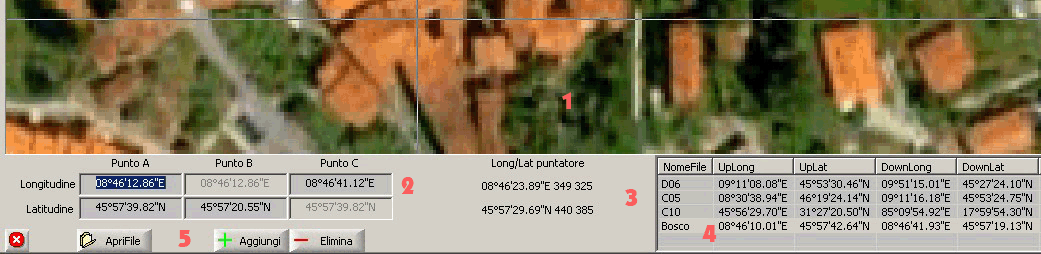

Area grafica della cartina raster: per effettuare zoom, spostamenti e per impostare i punti A-B-C che definiscono la correlazione pixel-coordinate geografiche
Campi di introduzione delle longitudine a latitudini per la correlazione: vengono attivati dopo aver definito i punti A-B-C con il mouse
Longitudine e Latitudine del puntatore fatto scorrere sulla cartina: una volta compiuta la correlazione dei tre punti, scorrendo il puntatore del mouse sulla cartina, è possibile verificare l'aggiornamento continuo di questi campi.
Lista delle cartografie raster configurate e pronte all'uso: sulla base dei valori impostati durante la correlazione, nella lista vengono immesse le coordinate geografiche relative ai quattro angoli dell'immagine.
Apertura file grafico, aggiunta o rimozione alla lista delle cartografie: pulsanti di gestione, oltre a quello di chiusura di questa scheda.
